وحدات التكثيف: كيفية الاختيار والحجم

يعتمد اختيار وحدة التكثيف وحجمها على ثلاثة عوامل أساسية: مطابقة قدرة التبريد للوحدة (في وحدة حرارية بريطانية/ساعة أو طن) مع الحمل الحراري الخاص بك، واختيار المبرد المناسب لتطبيقك، وضمان توافق ظروف التشغيل المحيطة مع نطاق الأداء المقدر للوحدة. احصل على هذه العناصر الثلاثة بشكل صحيح، وسيكون لديك نظام موثوق به وموفر للطاقة. إذا فاتتك أي واحدة منها، فسوف تواجه ضعفًا مزمنًا في الأداء، أو فشلًا في الضاغط، أو فواتير طاقة زائدة.

يستعرض هذا الدليل كل نقطة قرار رئيسية — بدءًا من حساب الحمل الحراري وحتى مقارنة أنواع الوحدات — حتى تتمكن من تحديد وحدة تكثيف بثقة.

ما هو وحدة التكثيف وماذا يفعل؟

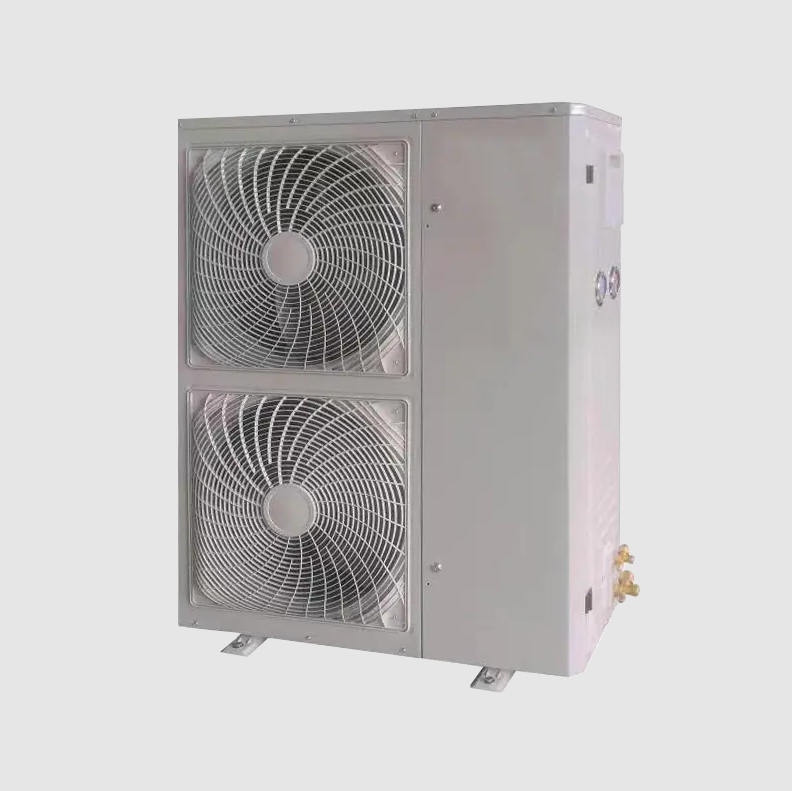

وحدة التكثيف هي الجزء الخارجي (أو البعيد) من نظام التبريد أو تكييف الهواء. يحتوي على الضاغط وملف المكثف ومروحة (مراوح) المكثف وأدوات التحكم. وتتمثل مهمتها في رفض الحرارة التي يمتصها المبخر - الجانب الداخلي - وإعادتها إلى البيئة المحيطة.

تستخدم وحدات التكثيف في مجموعة واسعة من التطبيقات:

• التبريد التجاري (مقصورات التبريد، وخزائن العرض، ومستودعات التخزين البارد)
• تكييف الهواء للمباني التجارية والصناعية الخفيفة
• تبريد العمليات (تصنيع الأغذية والأدوية والصناعات الكيماوية)
• تطبيقات الفريزر ذو درجة الحرارة المنخفضة

إن فهم نوع التطبيق هو الخطوة الأولى، لأنه يحدد بشكل مباشر درجة حرارة التبخر المطلوبة واختيار مادة التبريد ونطاق السعة.

الخطوة 1 – احسب حملك الحراري بدقة

يمكن أن يؤدي تصغير حجم وحدة التكثيف بنسبة 10-15% إلى تشغيل الضاغط بشكل مستمر، مما يؤدي إلى تقصير عمره الافتراضي بشكل كبير. يؤدي الحجم الزائد بأكثر من 20% إلى دورة قصيرة، وضعف التحكم في الرطوبة، وإهدار الإنفاق الرأسمالي. الحساب الدقيق للحمل الحراري غير قابل للتفاوض.

مكونات الحمل الحراري التي يجب حسابها

• حمل الإرسال: تدخل الحرارة من خلال الجدران والأرضيات والأسقف بناءً على قيمة العزل R ومساحة السطح وفرق درجة الحرارة (ΔT) بين الداخل والخارج.
• حمل التسلل: الحرارة الناتجة عن تبادل الهواء عند فتح الأبواب. يمكن أن يؤدي فتح باب المبرد 8 مرات في الساعة إلى إضافة 15-25% إلى إجمالي الحمولة.
• تحميل المنتج: يتم إدخال الحرارة الناتجة عن المنتج الدافئ وسحبها إلى درجة حرارة التخزين. غالبًا ما يكون هذا هو أكبر مكون حمل الذروة.
• مصادر الحرارة الداخلية: الإضاءة (تركيبات LED تولد ما يقرب من 3.4 وحدة حرارية بريطانية/ساعة لكل واط)، والمحركات، والأشخاص الذين يعملون داخل الفضاء.
• عامل الأمان: أضف 10-15% إلى الإجمالي المحسوب لمراعاة المتغيرات الواقعية ونمو الأحمال المستقبلي.

مرجع سريع: نطاقات الحمل الحراري النموذجية حسب التطبيق

الخطوة 2 - تحديد درجات حرارة التبخر والتكثيف المطلوبة

يتم دائمًا نشر تقييمات سعة وحدة التكثيف في ظروف تشغيل محددة - درجة حرارة تبخر محددة (ET) ودرجة حرارة تكثيف (CT). إذا قمت بتحديد وحدة بناءً على حالة تصنيف لا تتطابق مع تطبيقك الفعلي، فقد تكون السعة الحقيقية أقل بنسبة 20-40% مما هو مدرج في ورقة المواصفات.

درجة حرارة التبخر (ET)

ET هي درجة حرارة مادة التبريد داخل ملف المبخر. كقاعدة عامة، يتم تشغيل ET تقريبًا 8-12 درجة فهرنهايت (4-7 درجات مئوية) أقل من درجة حرارة الصندوق المطلوبة لتطبيقات درجات الحرارة المتوسطة، وما يصل إلى 20 درجة فهرنهايت (11 درجة مئوية) أدناه للمجمدات. للحصول على مبرد داخلي بدرجة حرارة 35 درجة فهرنهايت، يمكنك عادةً تصميم درجة حرارة ET تبلغ 23-27 درجة فهرنهايت (-5 إلى -3 درجة مئوية).

درجة حرارة التكثيف (CT)

CT هي درجة الحرارة التي يتكثف عندها سائل التبريد في الملف الخارجي. يعتمد ذلك على درجة الحرارة المحيطة بالإضافة إلى درجة حرارة اقتراب المكثف (عادةً 15-30 درجة فهرنهايت / 8-17 درجة مئوية فوق درجة الحرارة المحيطة). بالنسبة لموقع على السطح في منطقة ذات درجات حرارة صيفية تبلغ 95 درجة فهرنهايت (35 درجة مئوية)، خطط لتصوير مقطعي يتراوح بين 115-125 درجة فهرنهايت (46-52 درجة مئوية).

حدد الوحدة دائمًا باستخدام جداول السعة التي تتوافق مع ET وCT الفعليين - وليس التصنيف الرئيسي الموضح بشكل بارز في المواد التسويقية، والذي غالبًا ما يفترض ظروفًا مواتية.

الخطوة 3 - اختر المبرد المناسب

يعتمد اختيار المبردات بشكل متزايد على اللوائح البيئية. لقد تم التخلص التدريجي من العديد من المبردات القديمة أو حظرها، كما أن اختيار وحدة مصممة لغاز التبريد دون مستقبل تنظيمي طويل يؤدي إلى إنشاء أصول عالقة مكلفة.

بالنسبة لتركيبات التبريد التجارية الجديدة في معظم الأسواق، يعد تحديد الوحدات المتوافقة مع سوائل التبريد ذات القدرة المنخفضة على إحداث الاحترار العالمي (قدرة الاحترار العالمي أقل من 750) هو الخيار المناسب للمستقبل وقد يكون مطلوبًا قانونًا بالفعل في ولايتك القضائية.

الخطوة 4 - حدد نوع الوحدة الصحيح لتطبيقك

وحدات التكثيف يتم تصنيفها في المقام الأول حسب نطاق درجة الحرارة ونوع التثبيت. سيؤدي اختيار الفئة الخاطئة - على سبيل المثال، استخدام وحدة درجة حرارة متوسطة في تطبيق الفريزر - إلى نظام لا يمكنه الوصول إلى نقطة الضبط أبدًا.

حسب نطاق درجة الحرارة

• وحدات درجة الحرارة العالية: مصمم لتكييف الهواء وتبريد العمليات بدرجة حرارة أعلى من 45 درجة فهرنهايت (7 درجات مئوية). تعمل مع درجات حرارة تبخر تتراوح بين 25-55 درجة فهرنهايت (-4 إلى 13 درجة مئوية).
• وحدات درجة الحرارة المتوسطة: يستخدم للمبردات والثلاجات في نطاق 32-50 درجة فهرنهايت (0-10 درجة مئوية). تتراوح درجات حرارة التبخر عادةً بين 15-30 درجة فهرنهايت (-9 إلى -1 درجة مئوية).
• وحدات درجة الحرارة المنخفضة: مصممة للمجمدات التي تعمل في درجة حرارة -20 إلى 10 درجة فهرنهايت (-29 إلى -12 درجة مئوية). تستخدم هذه الضواغط المصممة خصيصًا للتشغيل عند ضغوط شفط منخفضة للغاية وتتطلب عادةً ميزات إضافية مثل سخانات علبة المرافق ومراكم خط الشفط.

حسب نوع التثبيت

• تبريد الهواء في الهواء الطلق: النوع الأكثر شيوعا. ارفض حرارة الهواء الخارجي عبر مروحة مكثف. بسيطة وفعالة من حيث التكلفة، ولكن الأداء يتدهور في درجات الحرارة المحيطة العالية.
• داخلي (مكثف عن بعد): يتم تركيب وحدة التكثيف داخل غرفة ميكانيكية مع وجود مكثف منفصل عن بعد على السطح. مفيد عندما تكون المساحة الخارجية محدودة أو عندما يكون استرداد الحرارة مرغوبًا.
• المياه المبردة: يستخدم الماء بدلاً من الهواء لرفض الحرارة. أكثر كفاءة في درجات الحرارة المحيطة المرتفعة وبمساحة أصغر، ولكنه يتطلب برج تبريد أو حلقة مياه مكثفة وتكاليف مياه أعلى.

الخطوة 5 - حساب درجة الحرارة المحيطة وظروف الموقع

A وحدة التكثيف تم تصنيفها بـ 5 أطنان عند درجة حرارة محيطة تبلغ 95 درجة فهرنهايت، وقد توفر فقط 4.2 طن عند درجة حرارة محيطة تبلغ 110 درجة فهرنهايت - فقدان القدرة بنسبة 16% في الأيام الأكثر حرارة عندما يكون الطلب في أعلى مستوياته. هذا هو أحد العوامل الأكثر إغفالًا في الحجم.

عوامل الموقع الرئيسية للتقييم:

• تصميم درجة الحرارة المحيطة: استخدم درجة حرارة المصباح الجاف التي تم تصميمها بنسبة 1% أو 0.4% لموقعك من بيانات مناخ ASHRAE، وليس متوسط درجات الحرارة في الصيف.
• تأثيرات المناخ المحلي: يمكن للوحدات المثبتة بالقرب من معدات توليد الحرارة، أو في الغرف الميكانيكية المغلقة دون تهوية مناسبة، أو على الأسطح المظلمة أن ترى درجات حرارة محيطة فعالة أعلى بمقدار 10-20 درجة فهرنهايت (6-11 درجة مئوية) من درجة حرارة الهواء الخارجي.
• الارتفاع: على ارتفاعات أعلى من 3000 قدم (900 متر)، تنخفض كثافة الهواء، مما يقلل من تدفق هواء مروحة المكثف وقدرة رفض الحرارة بحوالي 3-5% لكل 1000 قدم (300 متر) من الارتفاع.
• إعادة التدوير: تأكد من أن هواء التفريغ من مروحة المكثف لا يمكن إعادة تدويره مرة أخرى إلى المدخل. حتى 10 درجات فهرنهايت (6 درجات مئوية) من إعادة التدوير يمكن أن تقلل السعة بنسبة 5-10% وتزيد من استهلاك الطاقة بشكل كبير.

الخطوة 6 – تقييم تقييمات الكفاءة وتكاليف التشغيل

التكلفة الأولى ليست سوى جزء من الصورة. بالنسبة لأنظمة التبريد التجارية التي تعمل بشكل مستمر، غالبًا ما تتجاوز تكاليف الطاقة على مدار فترة 10 سنوات سعر شراء المعدات الأولي بمعامل يتراوح من 3 إلى 5.

مقاييس الكفاءة الرئيسية

• EER (نسبة كفاءة الطاقة): وحدة حرارية بريطانية من التبريد لكل واط من طاقة الإدخال في حالة تصنيف واحدة. الأعلى هو الأفضل. تستخدم عادة لوحدات التكثيف التبريد.
• SEER2/إيير: تستخدم تقييمات الكفاءة الموسمية أو المتكاملة لتكييف الهواء. تمثل هذه العمليات عملية التحميل الجزئي وهي أكثر تمثيلاً لاستخدام الطاقة السنوي.
• الضواغط متغيرة السرعة ومحركات مروحة المكثف EC: يمكن للوحدات التي تتمتع بهذه الميزات تقليل استهلاك الطاقة عن طريق 30-50% مقارنة بالبدائل ذات السرعة الواحدة، خاصة في ظل ظروف التحميل الجزئي، والتي تمثل غالبية ساعات التشغيل.

بالنسبة لوحدة تكثيف تبريد تجارية بسعة 3 أطنان تعمل لمدة 16 ساعة/يوم في بيئة تجارية، فإن الترقية من مستوى EER قياسي يبلغ 9 إلى وحدة عالية الكفاءة مع EER يبلغ 12 يمكن أن يوفر ما يقرب من 1200-1500 كيلووات في الساعة سنويًا - وفورات كبيرة على مدار عمر المعدات الذي يتراوح من 10 إلى 15 عامًا.

الخطوة 7 - التحقق من التوافق الكهربائي والميكانيكي

قبل الانتهاء من الاختيار، تأكد من عوامل التوافق العملية التالية:

المتطلبات الكهربائية

• تحقق من مصدر الطاقة المتاح: الجهد (208 فولت، 230 فولت، 460 فولت)، الطور (أحادي الطور مقابل ثلاثي الطور)، والأمبيرية. تتطلب معظم الوحدات التجارية التي يزيد وزنها عن 5 أطنان طاقة ثلاثية الطور.
• تحقق من متطلبات الحد الأدنى لسعة الدائرة (MCA) والحد الأقصى للحماية من التيار الزائد (MOCP) على لوحة الاسم لتحديد حجم الأسلاك والقواطع بشكل صحيح.
• بالنسبة لمجموعات الخطوط الطويلة (أكثر من 50 قدمًا / 15 مترًا)، ضع في الاعتبار انخفاض الجهد والموصلات المحتملة ذات الحجم الكبير.

تحديد حجم خط التبريد

• يؤثر طول مجموعة الخط والرفع الرأسي على السعة والكفاءة. يمكن أن يؤدي انخفاض ضغط خط الشفط بمقدار 2 رطل لكل بوصة مربعة إلى تقليل سعة النظام بنسبة 2-3% تقريبًا وزيادة استهلاك الطاقة.
• ينشر المصنعون عادةً الحد الأقصى لأطوال مجموعة الخطوط وحدود الفصل الرأسي. إن تجاوز هذه الأمور دون مراجعة هندسية قد يؤدي إلى حدوث مشكلات في عودة الزيت وفشل الضاغط.

الضوضاء والاهتزاز

• تحقق من مستويات طاقة الصوت المنشورة (ديسيبل (A)) إذا كانت الوحدة بالقرب من الأماكن المشغولة أو في منطقة حساسة للضوضاء. تعد الضواغط التمريرية أكثر هدوءًا بشكل عام من الأنواع الترددية.
• يجب تحديد عوازل الاهتزازات ووصلات مجموعة الخطوط المرنة لأي وحدة مثبتة على هيكل يكون فيه نقل الاهتزاز أمرًا مثيرًا للقلق.

أخطاء التحجيم الشائعة التي يجب تجنبها

• استخدام سعة الكتالوج في الظروف القياسية عندما تختلف ظروف التشغيل الفعلية: قم دائمًا بمراجعة جداول السعة في ET وCT الخاصة بك، وليس التصنيف الرئيسي المنشور.
• تجاهل متطلبات الوقت المنسدلة: بالنسبة للمبردات التي تستقبل كميات كبيرة من المنتجات الدافئة بانتظام، يجب أن تتمتع الوحدة بقدرة كافية لسحب المنتج إلى الأسفل خلال فترة زمنية مقبولة دون تشغيل الضاغط بما يتجاوز حدوده.
• إهمال الحمل الحراري للتذويب: في تطبيقات التجميد ذات درجة الحرارة المنخفضة، تضيف سخانات تذويب الدراجات حملًا حراريًا متقطعًا كبيرًا يجب أن تتعامل معه وحدة التكثيف أثناء وبعد دورات تذويب.
• بافتراض مبخر واحد لكل وحدة تكثيف: عندما يتم توصيل مبخرات متعددة بوحدة تكثيف واحدة (شائعة في تبريد التجزئة متعدد الحالات)، يجب مراعاة حمل كل مبخر ودرجة حرارة التشغيل، ويجب أن يكون النظام متوازنًا بشكل صحيح مع أجهزة التوسع وأدوات التحكم.
• التغاضي عن نمو الحمل في المستقبل: حدد الوحدات ذات الإرتفاع بنسبة 10-15% على الأقل فوق الحمل المحسوب لاستيعاب التغييرات المستقبلية في الاستخدام دون الحاجة إلى استبدال المعدات.

ملخص: قائمة مرجعية عملية للتحجيم

1. حساب إجمالي الحمل الحراري بما في ذلك النقل، والتسلل، والمنتج، والمصادر الداخلية، وعامل الأمان 10-15%.
2. حدد درجة حرارة الصندوق المطلوبة واشتق درجة حرارة التبخر التصميمية.
3. حدد درجة الحرارة المحيطة بتصميمك واحسب درجة حرارة التكثيف المتوقعة.
4. حدد وحدة ذات سعة منشورة في ET/CT الفعلي الذي يلبي أو يتجاوز قليلاً حملك المحسوب.
5. اختر مادة تبريد مناسبة لنطاق درجة الحرارة ومتوافقة مع اللوائح الحالية والمستقبلية المتوقعة.
6. التأكد من التوافق الكهربائي (الجهد، الطور، MCA، MOCP) مع مصدر الطاقة المتوفر.
7. تحقق من توافق طول مجموعة الخطوط وحجم أنابيب غاز التبريد وفقًا لإرشادات الشركة المصنعة.
8. قم بتقييم تقييمات الكفاءة وحساب تكاليف الطاقة لدورة الحياة، وليس فقط التكلفة الأولى.
9. تقييم موقع التثبيت لمخاطر إعادة التدوير، وتأثيرات الارتفاع، وارتفاع درجة حرارة المناخ المحلي.

يؤدي اتباع هذا النهج المنظم إلى التخلص من الأسباب الأكثر شيوعًا لضعف أداء وحدة التكثيف والفشل المبكر، مما يضمن حصولك على تبريد موثوق وفعال طوال فترة الخدمة الكاملة للمعدات.
